Q941F-16C电动铸钢球阀
一、Q941F电动球阀简介:Q941F电动球阀由电动执行器和铸钢法兰球阀组成,阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
二、Q941F电动球阀技术参数和性能
|
电动执行机构技术参数
|
阀 体 参 数
|
|
电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN15～200mm
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
|
任选功能
|
开关型、触点型、开度信号、智能型
|
阀轴材质
|
不锈钢
|
|
动作范围
|
0～90°±5°
|
阀体材质
|
球墨铸铁、碳钢、304/316/316L不锈钢
|
|
动作时间
|
15秒/30秒/60秒
|
球体材质
|
304/316/316L不锈钢
|
|
环境温度
|
-30°～60°
|
阀座密封
|
PTFE、PPL、金属密封
|
|
手动操作
|
附带手柄操作
|
温 度
|
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
|
|
限 位
|
电气、机械二重限位
|
适用介质
|
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
|
|
防护等级
|
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
|
|
输入信号
|
0-10，1-5VDC/4-20mA(智能型)
|
特 点
|
连线简单，结构紧凑、阻力小、动作稳定
|
电动法兰铸钢球阀执行器接线示意图：
AC220V开关无源触点型电动丝口球阀接线示意图：
DC24V正负极换向电动丝口球阀电路接线图：
调节型电动丝口球阀4-20mA输入输出调节模块及电气接线图：

三、Q941F电动球阀外形尺寸
|
公称通径DN
|
L
|
L1
|
H
|
D
|
D1
|
额定功率
|
额定电流
|
|
压力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
|
|
|
15
|
130
|
155
|
256
|
95
|
65
|
15W
|
0.2A
|
|
20
|
140
|
155
|
260
|
105
|
75
|
15W
|
0.2A
|
|
25
|
150
|
155
|
266
|
115
|
86
|
15W
|
0.2A
|
|
32
|
165
|
155
|
270
|
136
|
100
|
15W
|
0.2A
|
|
40
|
180
|
208
|
312
|
146
|
110
|
25W
|
0.5
|
|
50
|
200
|
208
|
325
|
160
|
125
|
25W
|
0.5
|
|
65
|
220
|
208
|
336
|
180
|
145
|
25W
|
0.5
|
|
80
|
250
|
256
|
365
|
195
|
160
|
50W
|
0.8
|
|
100
|
280
|
256
|
400
|
215/230
|
180/190
|
90W
|
1.0A
|
|
125
|
320
|
256
|
420
|
245/270
|
210/220
|
90W
|
1.0A
|
|
150
|
360
|
288
|
440
|
280/300
|
240/250
|
120W
|
1.2A
|
|
200
|
400
|
288
|
470
|
335/360
|
295/310
|
150W
|
1.2A
|
四、Q941F电动球阀订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

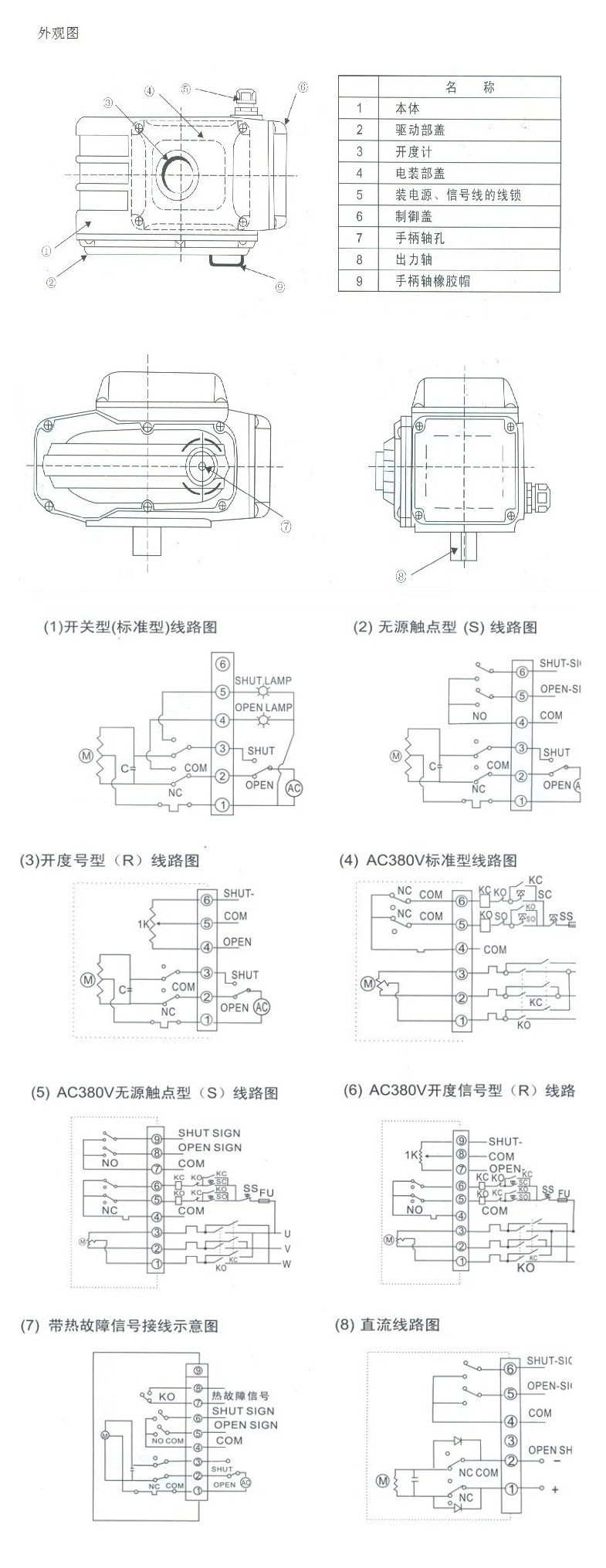

其他工作电压及控制方式接线图：
电动铸钢法兰球阀实物图展示：
DN25电动铸钢法兰球阀
DN80电动铸钢法兰球阀
【收藏】电动法兰球阀小程序
DN25电动法兰球阀
|
