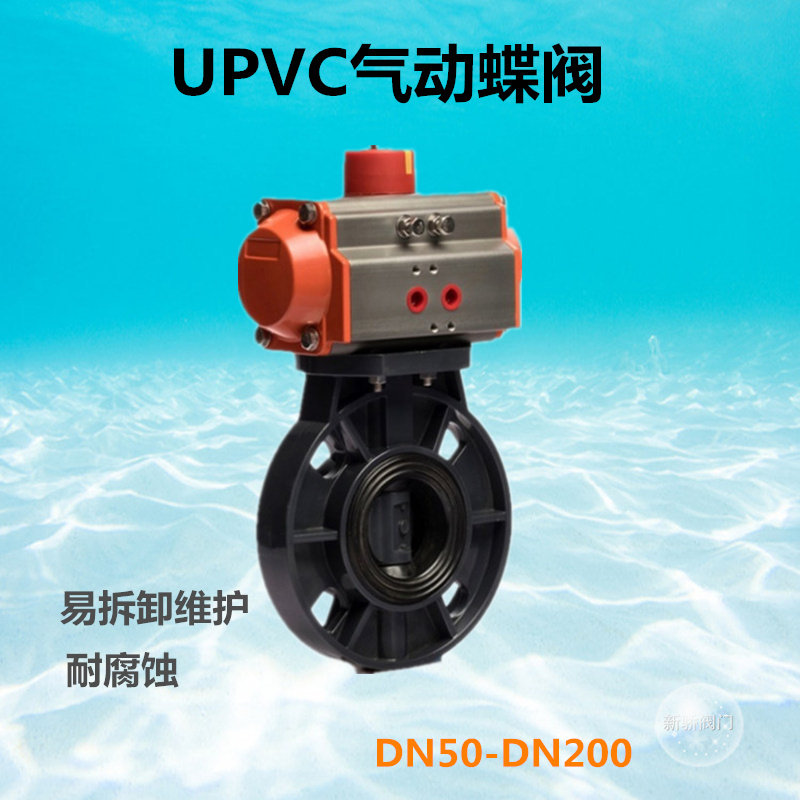

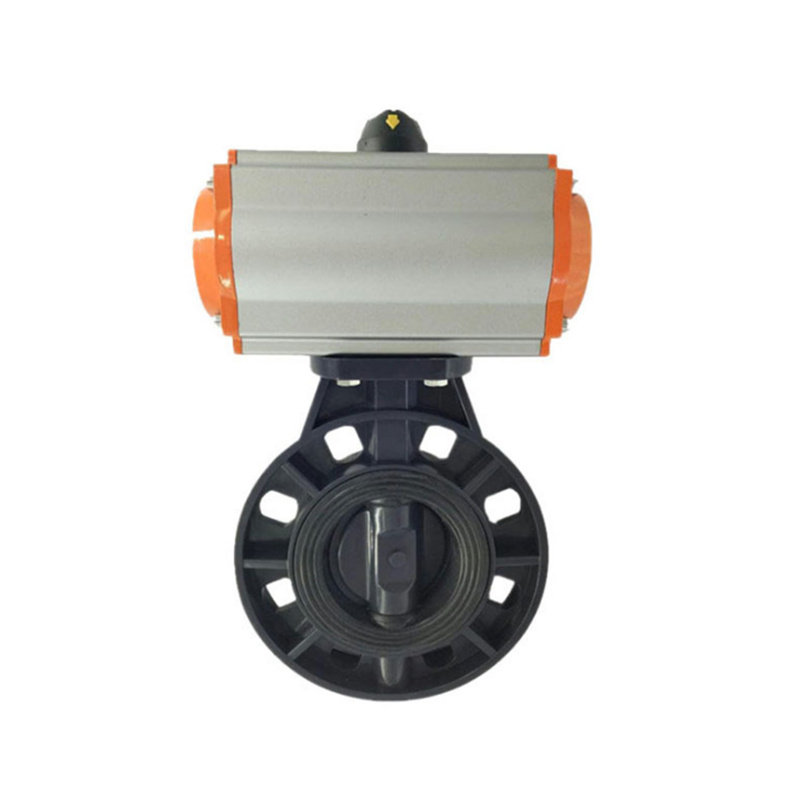

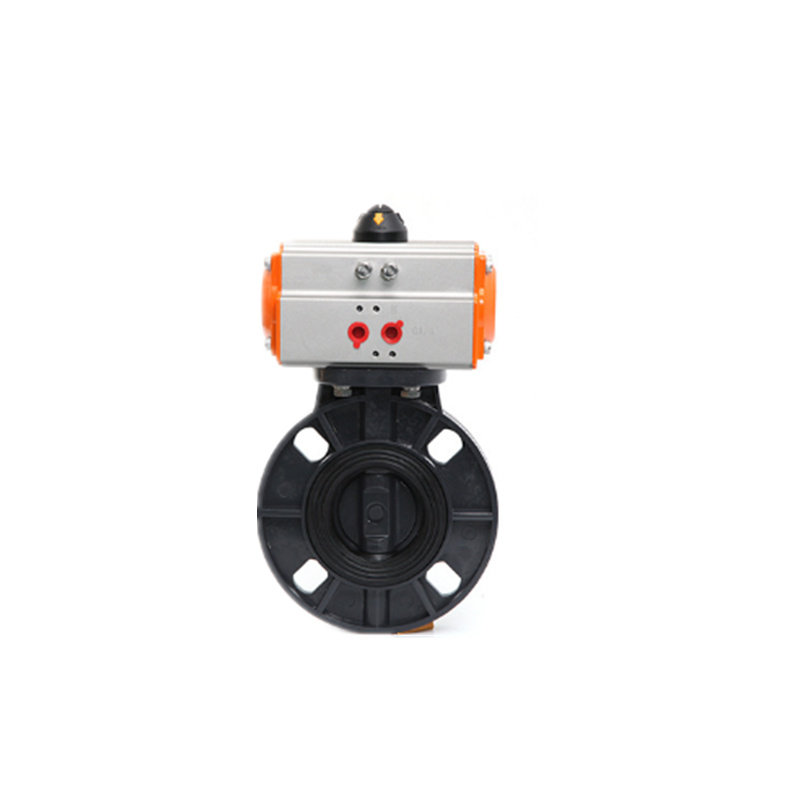

气动UPVC蝶阀简介：
本阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路、排水和污水管路、盐水和海水管路、酸碱和化学溶液等多个行业，品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强，应用范围广
材质卫生
、容易拆卸，维护简单易行
主要参数：
|
空气驱动
|
压缩空气4-6bar（可带手轮）
|
|
公称通径
|
50～300mm
|
|
公称压力
|
1.0～1.6Mpa
|
|
适用温度
|
0～+60℃
|
|
连接方式
|
对夹
|
|
阀结构
|
A型
|
|
阀体材质
|
UPVC、CPVC、PP
|
|
阀芯材质
|
UPVC、CPVC、PP、PTFE
|
|
密封材质
|
FPM、EPDM、NBR
|
|
适用介质
|
PVC兼容的食品工业化学溶剂
|
|
可选附件
|
限位开关、定位器、电磁阀、减压阀
|
主要外型尺寸：
|
通径（mm）
|
英寸″
|
尺寸（mm）
|
|
L
|
D1
|
D2-ANSI
|
D2-JIS
|
D2-DIN
|
D3
|
H
|
N-φm-ANSI
|
N-φm-JSI
|
N-φm-DIN
|
|
50
|
2
|
43
|
56.5
|
120.39
|
120
|
125
|
165
|
103
|
4-19
|
4-19
|
4-18
|
|
65
|
2 1/2
|
47.5
|
70
|
139.44
|
140
|
145
|
185
|
113
|
4-19
|
4-19
|
4-18
|
|
80
|
3
|
47.5
|
79
|
152.4
|
150
|
160
|
201
|
115
|
4-19
|
4-19
|
4-18
|
|
100
|
4
|
57.2
|
103
|
190.5
|
175
|
180
|
229
|
135
|
8-19
|
8-19
|
8-18
|
|
125
|
5
|
66
|
130
|
216
|
210
|
210
|
257
|
165
|
8-22
|
8-23
|
8-18
|
|
150
|
6
|
74
|
151
|
241.55
|
240
|
240
|
285
|
177
|
8-22
|
8-23
|
8-23
|
|
200
|
8
|
87.5
|
200
|
298.5
|
290
|
295
|
343
|
210
|
8-22
|
8-23
|
8-23
|
|
250
|
10
|
110
|
